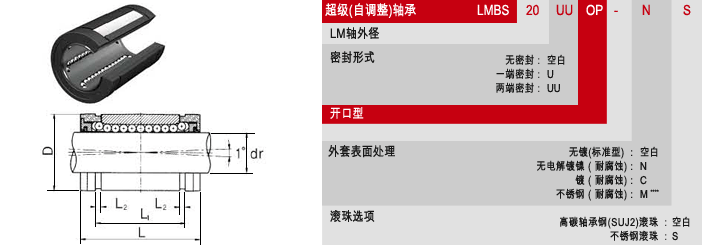

您的位置：首页>>韩国SAMICK（三益）直线轴承 >>超级(自调整功能)轴承_英制LMBS直线轴承 >>返回上一级
 |
| 型号 | 内径 |
|
|
|
F | G | J |
|
h | 基本额定载荷(N) | 滚珠 列数 |
重量 (lbf) |
|||||||||||
| dr. | 公差 | 额定动载荷C(lbf) | 额定静载荷Co(lbf) | ||||||||||||||||||||
| LMBS8OP | 0.5000 |
|
0.8750 | 1.250/1.230 | 1.032 | 0.14 | 0.63 | Thru | 0.050 | 0.32 | 210 | 190 | 3 | 0.03 | |||||||||
| LMBS10OP | 0.6250 |
|
1.1250 | 1.500/1.480 | 1.105 | 0.11 | 0.13 | 0.039 | 0.056 | 0.38 | 320 | 340 | 4 | 0.06 | |||||||||
| LMBS12OP | 0.7500 |
|
1.2500 | 1.625/1.605 | 1.270 | 0.14 | 0.13 | 0.059 | 0.056 | 0.43 | 510 | 430 | 5 | 0.11 | |||||||||
| LMBS16OP | 1.0000 |
|
1.5625 | 2.250/2.230 | 1.884 | 0.14 | 0.13 | 0.047 | 0.070 | 0.56 | 830 | 780 | 5 | 0.21 | |||||||||
| LMBS20OP | 1.2500 |
|
2.0000 | 2.625/2.600 | 2.004 | 0.20 | 0.19 | 0.090 | 0.068 | 0.63 | 1250 | 1270 | 5 | 0.35 | |||||||||
| LMBS24OP | 1.5000 |
|
2.3750 | 3.000/2.970 | 2.410 | 0.20 | 0.19 | 0.090 | 0.086 | 0.75 | 1520 | 1540 | 5 | 0.67 | |||||||||
| LMBS32OP | 2.0000 |
|
3.0000 | 4.000/3.960 | 3.193 | 0.27 | 0.31 | Thru | 0.105 | 1.00 | 2250 | 2580 | 5 | 1.10 | |||||||||
注1）是公称轴承座孔径
2）对额定动载荷
C:额定寿命50Km时 C100 ：额定寿命100Km时， C100 = C/1.26
例）LM12 C:410N, C100 = 410/1.26 = 325.40N
3)主要尺寸是㎜
4)不锈钢滚珠只能用于LMES10和LMES12上。 |
