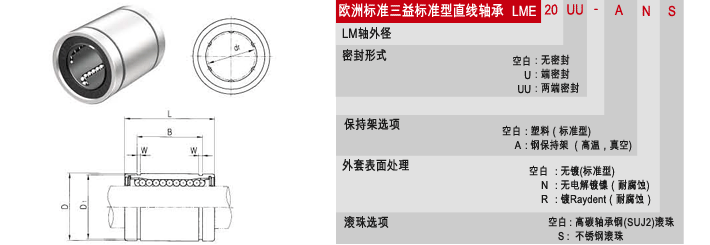

| 型号 | 内径 | D | L | B | W |
|
基本额定载荷(N) | 滚珠 列数 |
重量 (gf) |
||||||||
| 塑料 | 钢 | dr. | 公差 | mm | 公差 | 额定动载荷(C) | 额定静载荷(Co) | ||||||||||
| LME5 | - | 5 |
|
12 |
|
22 | 14.5 | 1.1 | 11.5 | 200 | 260 | 4 | 12 | ||||
| LME8 | LME8-A | 8 |
|
16 |
|
25 | 16.5 | 1.1 | 15.2 | 260 | 400 | 4 | 20 | ||||
| LME12 | LME12-A | 12 |
|
22 |
|
32 | 22.9 | 1.3 | 21 | 410 | 590 | 4 | 41 | ||||
| LME16 | LME16-A | 16 |
|
26 |
|
36 | 24.9 | 1.3 | 24.9 | 770 | 1170 | 5 | 57 | ||||
| LME20 | LME20-A | 20 |
|
32 |
|
45 | 31.5 | 1.6 | 30.3 | 860 | 1370 | 5 | 91 | ||||
| LME25 | LME25-A | 25 |
|
40 |
|
58 | 44.1 | 1.85 | 37.5 | 980 | 1560 | 6 | 215 | ||||
| LME30 | - | 30 |
|
47 |
|
68 | 52.1 | 1.85 | 44.5 | 1560 | 2740 | 6 | 325 | ||||
| LME40 | - | 40 |
|
62 |
|
80 | 60.6 | 2.15 | 59 | 2150 | 4010 | 6 | 705 | ||||
| LME50 | - | 50 |
|
75 |
|
100 | 77.6 | 2.65 | 72 | 3820 | 7930 | 6 | 1130 | ||||
| LME60 | - | 60 |
|
90 |
|
125 | 101.7 | 3.15 | 86.5 | 4700 | 9990 | 6 | 2220 | ||||
注1)对额定动载荷
C:额定寿命50Km时 C100 ：额定寿命100Km时， C100 = C/1.26
例）LM12 C:410N, C100 = 410/1.26 = 325.40N
2)表中重量是塑料保持架轴承的
3)主要尺寸是㎜ |
