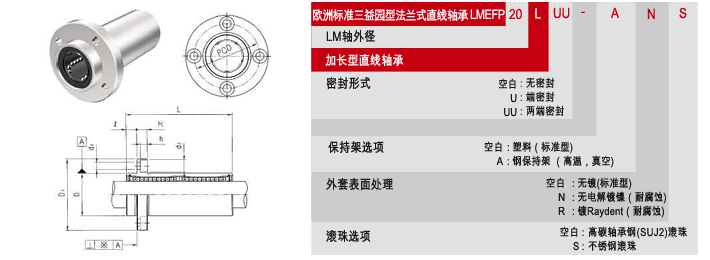

LMEFP-L凸边法兰加长型,SAMICK轴承,欧标三益轴承代理-昶晟隆
型号 内径 D L
D 1
H PCD
d 1
d 2
h 垂角度
※(㎛)
基本额定载荷(N) 滚珠
列数
重量
(gf)
塑料 dr. 公差 mm 公差 额定动载荷(C) 额定静载荷(Co)
LMEFP8L LMEFP8L-A 8
+0.009
-0.001
16
0
-0.009
45 32 5 5 24 3.4 6.5 3.3 15 430 780 4 53
LMEFP12L LMEFP12L-A 12
+0.009
-0.001
22
0
-0.011
57 42 6 6 32 4.5 8 4.4 15 650 1200 4 100
LMEFP16L LMEFP16L-A 16
+0.011
-0.001
26
0
-0.011
70 46 6 6 36 4.5 8 4.4 15 1230 2350 5 187
LMEFP20L LMEFP20L-A 20
+0.011
-0.001
32
0
-0.013
80 54 8 8 43 5.5 9.5 5.4 17 1400 2750 5 260
LMEFP25L LMEFP25L-A 25
+0.013
-0.002
40
0
-0.013
112 62 8 8 51 5.5 9.5 5.4 17 1560 3140 6 515
LMEFP30L - 30
+0.013
-0.002
47
0
-0.013
123 76 10 10 62 6.6 11 6.5 17 2490 5490 6 655
LMEFP40L - 40
+0.016
-0.004
62
0
-0.015
154 98 13 13 80 9 14 8.6 20 3430 8040 6 1560
LMEFP50L - 50
+0.016
-0.004
75
0
-0.015
192 112 13 13 94 9 14 8.6 20 6080 15900 6 3500
LMEFP60L - 60
+0.016
-0.004
90
0
-0.020
211 134 18 18 112 11 17.5 10.8 25 7650 20000 6 4500
1)对额定动载荷
    C:额定寿命50Km  C100 :额定寿命100Km时, C100 = C/1.26
    例)LM12 C:410N, C100 = 410/1.26 = 325.40N
 2)表中重量是塑料保持架轴承的
3)主要尺寸是
