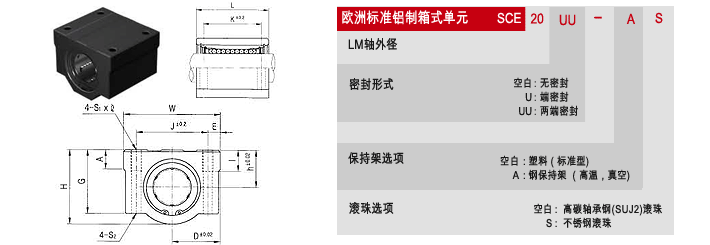

| 型号 | L/B | L | h | D | W | H | G | A | J | E |
|
|
K | 基本额定载荷(N) | 重量 (gf) |
||||||
| 额定动载荷(C) | 额定静载荷(Co) | ||||||||||||||||||||
| SCE8B | LME8UU | 30 | 11 | 17 | 34 | 22 | 18 | 6 | 24 | 5 | M4×8 | Φ3.4 | 18 | 260 | 400 | 60 | |||||
| SCE12B | LME12UU | 39 | 15 | 22 | 44 | 30 | 24.5 | 8 | 33 | 5.5 | M5×10 | Φ4.3 | 26 | 410 | 590 | 118 | |||||
| SCE16B | LME16UU | 44 | 19 | 25 | 50 | 38.5 | 32.5 | 9 | 36 | 7 | M5×12 | Φ4.3 | 34 | 770 | 1170 | 180 | |||||
| SCE20B | LME20UU | 53 | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | Φ5.2 | 40 | 860 | 1370 | 245 | |||||
| SCE25B | LME25UU | 67 | 26 | 38 | 76 | 51.5 | 41 | 12 | 54 | 11 | M8×18 | Φ6.8 | 50 | 980 | 1560 | 550 | |||||
| SCE30B | LME30UU | 76 | 30 | 39 | 78 | 59.5 | 49 | 15 | 58 | 10 | M8×18 | Φ6.8 | 58 | 1560 | 2740 | 760 | |||||
| SCE40B | LME40UU | 90 | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | Φ8.6 | 60 | 2150 | 4010 | 1700 | |||||
| SCE50B | LME50UU | 110 | 52 | 61 | 122 | 102 | 80 | 24 | 100 | 11 | M10×25 | Φ8.6 | 80 | 3820 | 7930 | 2950 | |||||
注1) 对额定动载荷C:额定寿命50Km时
C100 ：额定寿命100Km时， C100 = C/1.26
例）LM12 C:410N, C100 = 410/1.26 = 325.40N
2) 表中重量是塑料保持架轴承的
3) 主要尺寸是㎜ |
