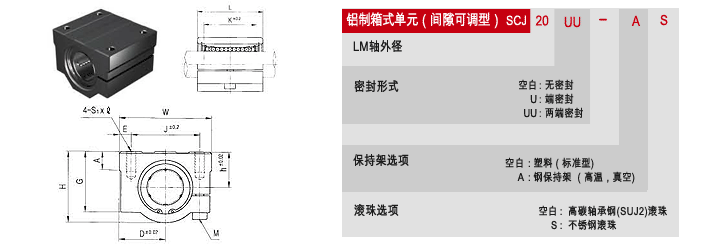

| 型号 | L/B | h | D | W | H | G | A | J | E |
|
K | L | M | 基本额定载荷(N) | 外径 | 重量 (gf) |
||||
| 额定动载荷(C) | 额定静载荷(Co) | |||||||||||||||||||
| SCJ10UU | LM10UUAJ | 13 | 20 | 40 | 26 | 21 | 8 | 28 | 6 | M5×12 | 21 | 35 | M4 | 370 | 540 | Φ10 | 90 | |||
| SCJ12UU | LM12UUAJ | 15 | 21 | 42 | 28 | 24 | 7.4 | 30.5 | 5.75 | M5×12 | 26 | 36 | M4 | 410 | 590 | Φ12 | 112 | |||
| SCJ13UU | LM13UUAJ | 15 | 22 | 44 | 30 | 24.5 | 8 | 33 | 5.5 | M5×12 | 26 | 39 | M4 | 500 | 770 | Φ13 | 123 | |||
| SCJ16UU | LM16UUAJ | 19 | 25 | 50 | 38.5 | 32.5 | 9 | 36 | 7 | M5×12 | 34 | 44 | M4 | 770 | 1170 | Φ16 | 189 | |||
| SC20UU | LM20UUAJ | 21 | 27 | 54 | 41 | 35 | 11 | 40 | 7 | M6×12 | 40 | 50 | M5 | 860 | 1370 | Φ20 | 237 | |||
| SCJ25UU | LM25UUAJ | 26 | 38 | 76 | 51.5 | 41 | 12 | 54 | 11 | M8×18 | 50 | 67 | M6 | 980 | 1560 | Φ25 | 555 | |||
| SCJ30UU | LM30UUAJ | 30 | 39 | 78 | 59.5 | 49 | 15 | 58 | 10 | M8×18 | 58 | 72 | M6 | 1560 | 2740 | Φ30 | 685 | |||
| SCJ35UU | LM35UUAJ | 34 | 45 | 90 | 68 | 54 | 18 | 70 | 10 | M8×18 | 60 | 80 | M6 | 1660 | 3130 | Φ35 | 1100 | |||
| SCJ40UU | LM40UUAJ | 40 | 51 | 102 | 78 | 62 | 20 | 80 | 11 | M10×25 | 60 | 90 | M8 | 2150 | 4010 | Φ40 | 1600 | |||
| SCJ50UU | LM50UUAJ | 52 | 61 | 122 | 102 | 80 | 24 | 100 | 11 | M10×25 | 80 | 110 | M8 | 3820 | 7930 | Φ50 | 3350 | |||
注1) 对额定动载荷C:额定寿命50Km时
C100 ：额定寿命100Km时， C100 = C/1.26
例）LM12 C:410N, C100 = 410/1.26 = 325.40N
2) 表中重量是塑料保持架轴承的
3) 主要尺寸是㎜ |
