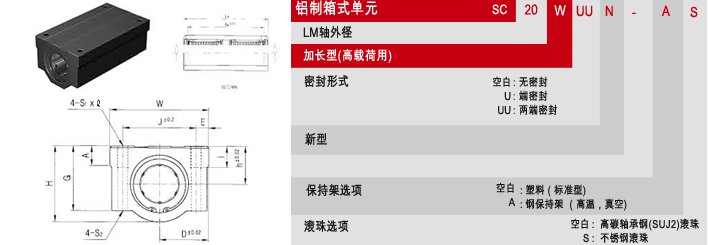

您的位置:首页>>韩国SAMICK轴承 >>SCW-N箱体直线轴承 >>返回上一级

型号 L/B h D W H G A J E
S 1 ×ℓ
S 2
K w
L w
基本额定载荷(N) 重量
(gf)
额定动载荷(C) 额定静载荷(Co)
SC8WNB LM8U×2 11 17 34 22 18 6 24 5 M4×8 Φ3.4 42 58 410 800 94
SC10WNB LM10U×2 13 20 40 26 21 8 28 6 M5×12 Φ4.3 46 68 590 1080 147
SC12WNB LM12U×2 15 21 42 28 24 7.4 30.5 5.5 M5×12 Φ4.3 50 70 650 1180 220
SC13WNB LM13U×2 15 22 44 30 24.5 8 33 5.5 M5×12 Φ4.3 50 75 800 1540 245
SC16WNB LM16U×2 19 25 50 38.5 32.5 9 36 7 M5×12 Φ4.3 60 85 1230 2340 376
SC20WNB LM20U×2 21 27 54 41 35 11 40 7 M6×12 Φ5.2 70 96 1370 2470 476
SC25WNB LM25U×2 26 38 76 51.5 41 12 54 11 M8×18 Φ6.8 100 130 1560 3120 1115
SC30WNB LM30U×2 30 39 78 59.5 49 15 58 10 M8×18 Φ6.8 110 140 2490 5480 1375
SC35WNB LM35U×2 34 45 90 68 54 18 70 10 M8×18 Φ6.8 120 155 2650 6260 2200
SC40WNB LM40U×2 40 51 102 78 62 20 80 11 M10×25 Φ8.6 140 175 3440 8020 3200
SC50WNB LM50U×2 52 61 122 102 80 24 100 11 M10×25 Φ8.6 160 215 6110 15860 6720
注1) 对额定动载荷C:额定寿命50Km时
         C100 :额定寿命100Km时, C100 = C/1.26
         例)LM12 C:410N, C100 = 410/1.26 = 325.40N
   2) 表中重量是塑料保持架轴承的
   3) 主要尺寸是㎜
